Ohmi seadus

$Vool=\frac{Pinge}{Takistus}$

$I=\frac{U}{R}$

Takistus

Takistuse ühik: Ω – oom

1 kΩ (kilo-oom) = 1000 Ω
1 MΩ (megaoom) = 1 000 000 Ω
1 mΩ (millioom) = 0,001 Ω

$Takistus=\frac{Pinge}{Vool}$

$R=\frac{U}{I}$

Kahe sama takistusega takisti paralleeli ühendamisel takistus väheneb 2 korda.

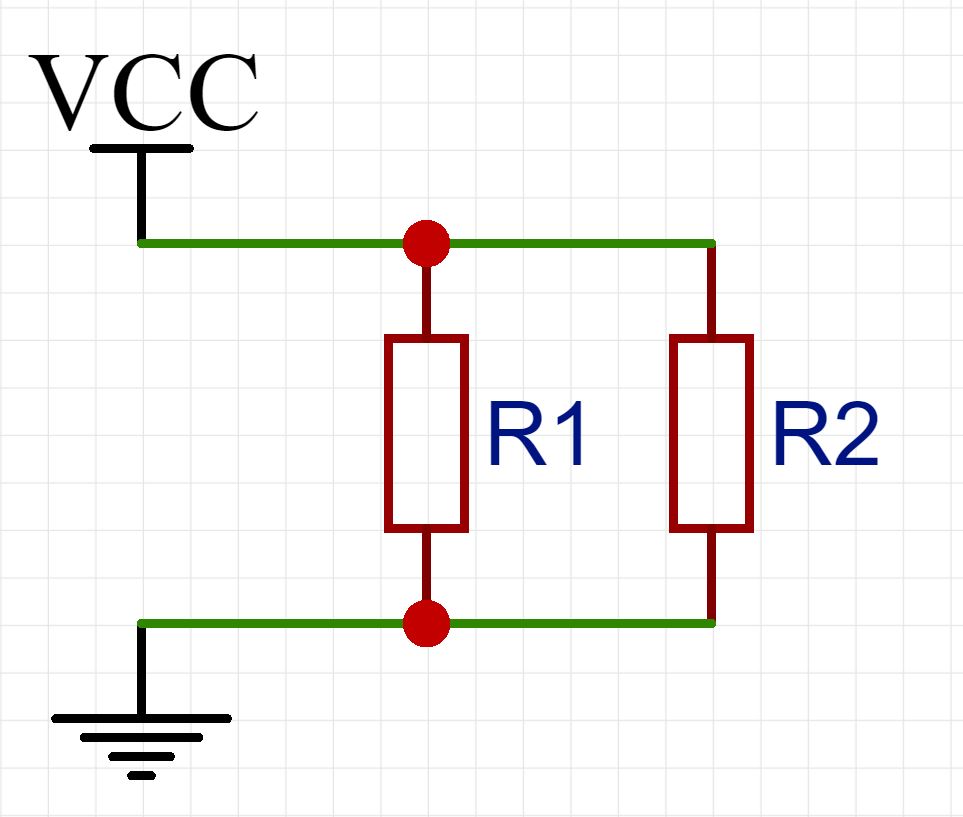

Kahe takisti paralleelühenduse kogutakistus:

$R=\frac{{R_1}\cdot{R_2}}{{R_1}+{R_2}}$

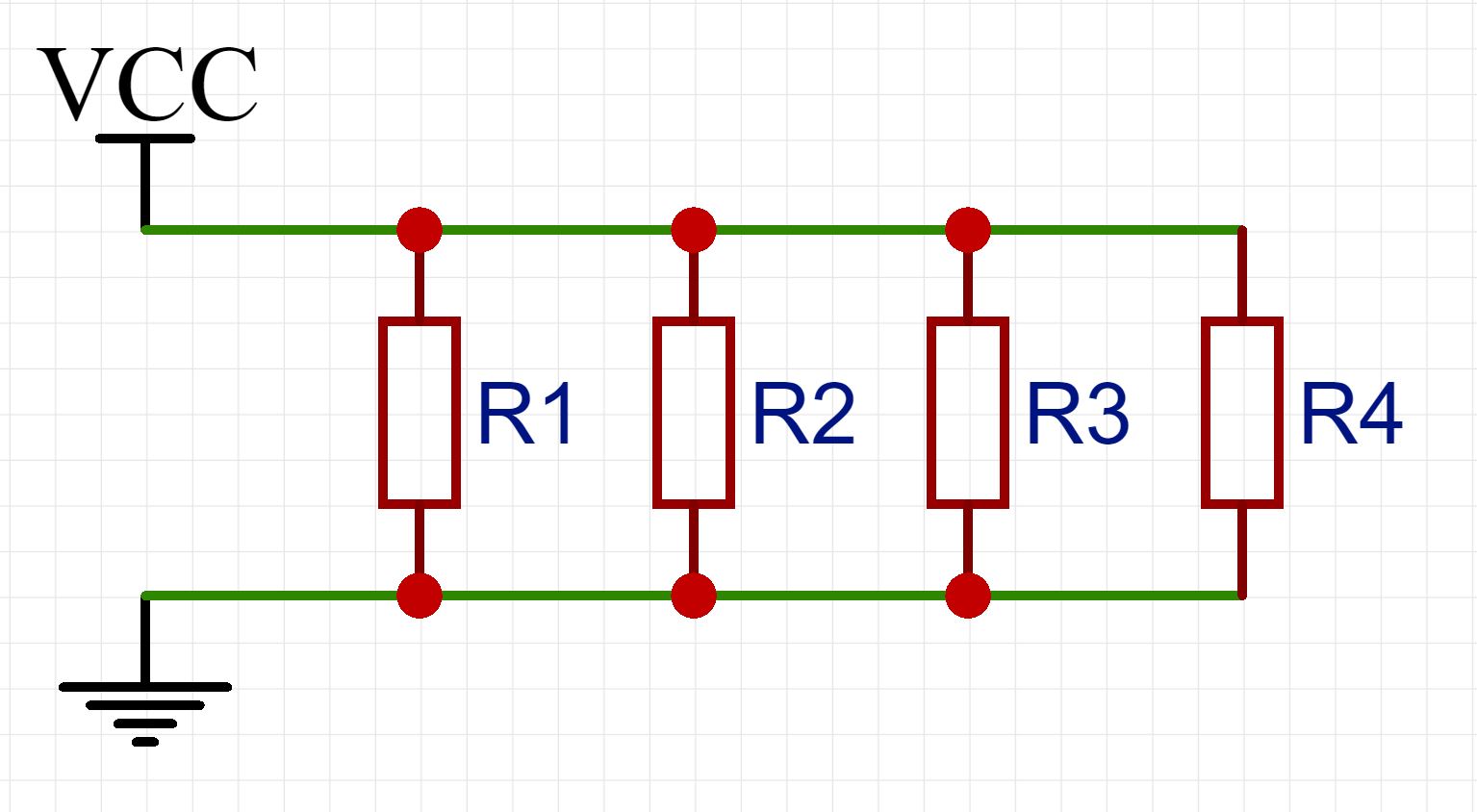

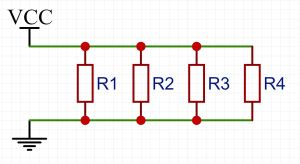

n-arvu takistite paralleelühenduse kogutakistus:

$\frac{1}{R}=\frac{1}{R_1}+\frac{1}{R_2}+\frac{1}{R_3}+...+\frac{1}{R_n}$

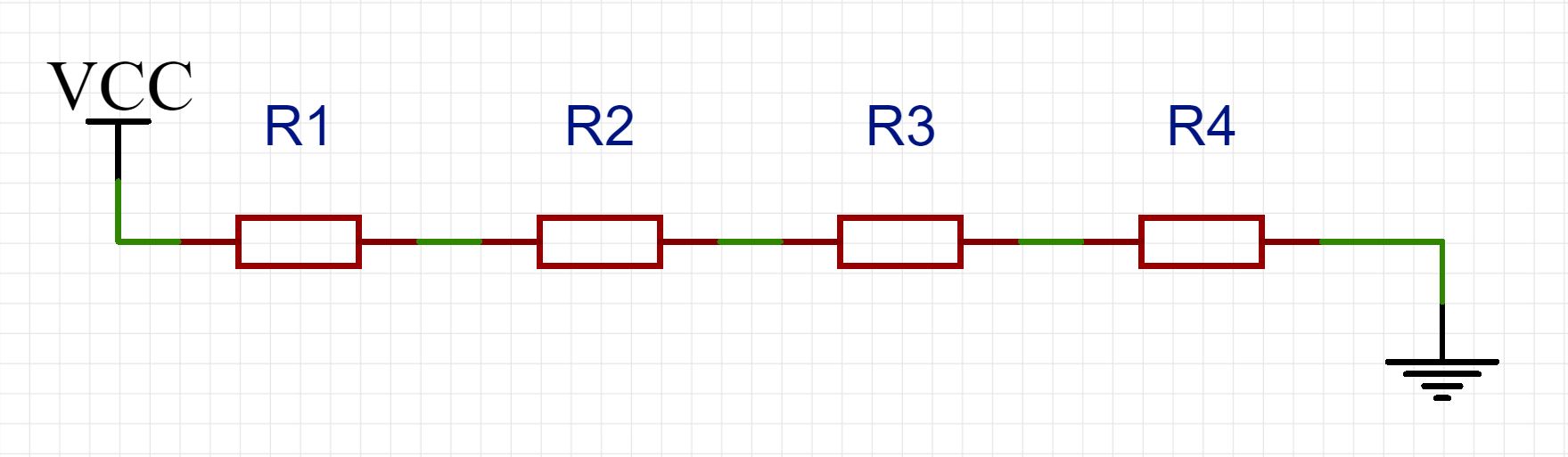

Takistite jadaühenduse kogutakistus on

$R=R_1+R_2+R_3+...+R_n$

Pinge

$U={I}\cdot{R}$

Pingejagur

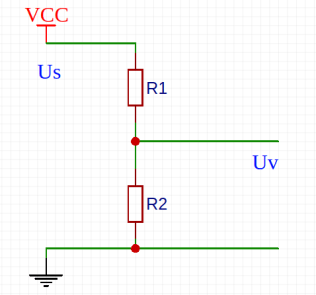

Pingejagur on kaks jadamisi ühendatud takistit, mille otstele rakendatakse sisendpinge ning väljund pinge tuleb ühe otsa ja kahe takisti vahelt. Pingejagurit saab kasutada suvalise (toitepingest väiksema) pinge tekitamiseks.

Pingejaguri väljundpinge (Uv) sõltuvus sisendpingest (Us):

${U_v}={U_s}\cdot\frac{R_2}{{R_1}+{R_2}}$

Võimsus

Võimsus on tarbijat läbiva voolu ja tema peale rakendatud pinge korrutis. Eralduvat võimsust näeme ja tajume tavaliselt kas valguse või soojusena.

Võimsuse ühik on W – vatt

$V6imsus={Voolutugevus}\cdot{Pinge}$

$P={U}\cdot{I}$

LED – valgusdiood

Indikaator LEDidel on tavaliselt voolutugevus vahemikus 2 – 25 mA ja pinge vahemikus 1,6 – 3,6 V.

$V_F$ Forward Voltage e. päripinge.

Forward Current e. pärivool.

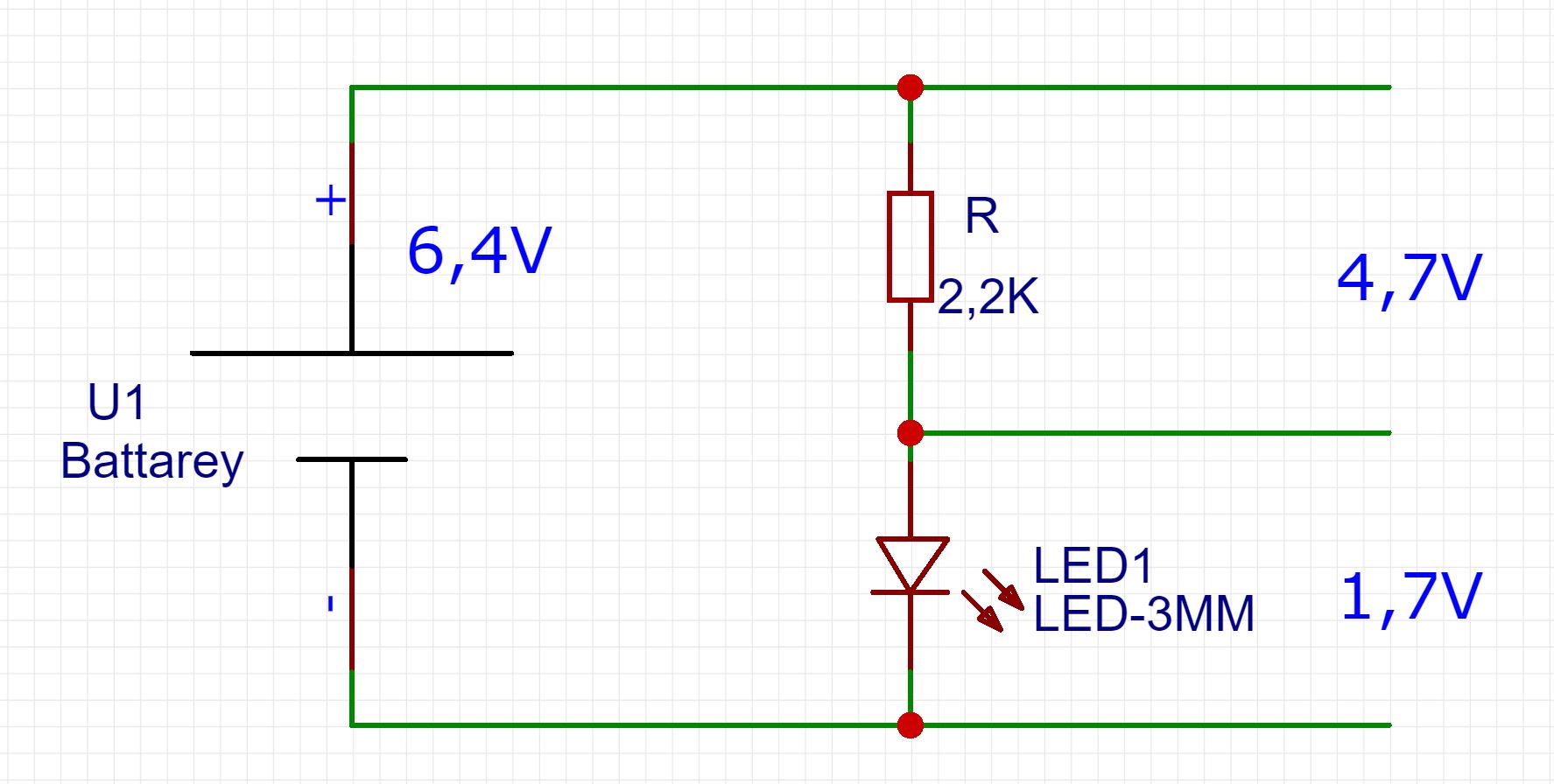

Kui, andmelehe järgi, LEDi on päripinge 1,7V pärivool 2mA. Vooluallika pinge on 6,4V. Siis saab arvutada takistile jääva pinge 6,4V – 1,7V = 4,7V.

Ja sobiva takisti leiame:

$R=\frac{U}{I}=\frac{4,7V}{0,002A}=2350\Omega$

Kõige lähem takisti on sellele 2,2K Ω

Aku energia

Kui aku pinge on 12V ja mahtuvus 60Ah. 60Ah = 60*60*60As = 216000 As (Amper sekundit).

$E={Pinge}\cdot{Mahutavus}={2,6}\cdot{9360}=22464J$

Aku E = 12v*216000as=2592000J

Kondensaatori energia

Elektrimahtuvus on võime salvestada elektrilaengut. Mahtuvuse ühik on F farad. Kui kondensaatori mahtuvus on 900uF = 0,0009F ja pinge on 12V.

$E=\frac{{Mahtuvus}\cdot{Pinge^2}}{2}=\frac{{C}\cdot{U^2}}{2}=\frac{{0,0047F}\cdot{2,4^2U^2}}{2}=0,014J$

Kondensaatori E = (0,000F9*12V*12)/2= 0,0648J

Kondensaatorite paralleelühendusel liituvad mahtuvuste väärtused.

$C={C_1}+{C_2}+{C..}$

Kondensaatorite jadaühendusel on kogumahtuvuse pöördväärtus võrdne kõige mahtuvuste pöördväärtuste summaga.

$\frac{1}{C}=\frac{1}{C_1}+\frac{1}{C_2}+\frac{1}{C..}$

$C=\frac{{C_1}\cdot{C_2}}{{C_1}+{C_2}}$

Kondensaatorite jadaühendusel on kogumahtuvus väiksem, kui kõige väiksem mahtuvus selles komplektis.

$C=\frac{{C_1}\cdot{C_2}\cdot{C_3}}{{C_1}\cdot{C_2}+{C_1}\cdot{C_3}+{C_2}\cdot{C_3}}$

Kui kondensaatorid on sama mahtuvusega siis jagada kondensaatorite arvuga:

$C=\frac{C_1}{3}$

Takistus

Pinge

Pingejagur

Võimsus

LED – valgusdiood

Aku energia

Kondensaatori energia
